南阳回路电阻测试仪 测试完成后，仪器自动跳出“测试结果”对话框，移动“向左、向右”箭头键，选择“退出（不保存数据）”和“保存数据”，自动本机存储。5.在主界面中，选定查看数据，按“确认”键，进入数据浏览界面。6.在此界面，移动“向左、向右”箭头键，选择“退出”和“导出数据”，此时插入U盘，出现“U盘扫描中…”仪器将导出存储所有数据。7.在主界面中，选定系统设置，按“确认”键，进入系统设置界面。8.在此界面，进行“时间设置”和“语言设置”。通过按“向左、向右”箭头键移动光标，按“向上、向下”箭头键修改设置参数。9.在主界面中，选定出厂设置，按“确认”键，进入系统设置界面。10.工厂模式，需要密码操作，不对用户开放。售后服务仪器自购买之日起18个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。客户保证：自发货之日起三年内，实行保修。如果由于疏忽、滥用、误用、改制、错误安装或使用造成的仪器损坏，不属保修范围之列。在任何时间保留对仪器做设计或构造上的修改权利，且不违反已售出仪器的有关规定。

<南阳>天正华意电气设备有限公司

南阳回路电阻测试仪 第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区： 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区：设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区：（1）三个按钮对应三个电流档的每页试验数据，绿色代表有数据，黑色没有数据。选中按钮（黄色框），将切换显示此电流档的试验数据。（2）提示信息框：简要的说明语句，提示操作过程。（3）系统日历时间显示。（4）命令按钮：功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮，显示上拉菜单，按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上，按“设置”按钮进行设置试验参数界面如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数，按“确定”按钮将保存参数到FLASH内存，方便下次使用，不受关机掉停影响。电流次数和输出电流：在此界面设置“电流次数”代表输出不同的电流档位，方便求平均值，可选项为[I1]、[I1/I2]、[I1/I2/I3]三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试，接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试，接着输出I2的电流进行测试，输出I3的电流进行测试。测试时间：可以设置1-9999S。电阻上限：可以设置0-999999μΩ，被测电阻不超过电阻上限时，试验状态显示为“合格”；被测电阻超过电阻上限时，试验状态显示为“超限”；电流、电压接线不对等显示为无效。长度和截面积：设置被测电阻的长度和截面积，用于计算电阻率。温度设置：将实际温度下的电阻值折算成标准温度下的电阻值。实测选项选择“停用”时，实际温度为预设温度；如果选配了温度传感器，选择“启用”时，实际温度为温度传感器采集的温度值。背景选择和简繁显示：设置屏幕颜色，可以改成图纹蓝底、图纹黑底。选择“简化”项，主界面不显示折算等内容，简洁显示。

回路电阻测试测试仪南阳 <南阳>天正华意电气设备有限公司

南阳回路电阻测试仪、手机控制和传送数据（蓝牙通信）在手机上安装安卓蓝牙APP（BTAPP.apk），，打开APP如 22首先点“连接”命令，搜索牙设备，找到“BTHL”再点击后输入密码“1234”即可连接。连接成功后，就可以像直接操作仪器一样，用APP来控制仪器。可以进行“测试”、“停止”、“上传”、“保存”等操作。进行“上传”和“保存”数据后， 文件保存在手机内存根目录下的“data”文件夹中，以试验时刻为文件名，方便用来存档、生成报表或分享试验数据。九、电脑控制和传送数据（串口通信）RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（波特率9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。上位机软件（MODBUS-RTU-TEST.exe）复制到电脑（windos操作系统）双击即可以运行，如图26：图26首先关机状态下接线，接着用串口直通线（2-2、3-3、5-5）或USB转串口线（直通、要安装驱动、设备管理器里要查看串口号），连接电脑和仪器，此连接线不是标准配置，可以选配或自行购买。下图为用USB转RS232串口线时，系统自动生成的串口号，如图27：图27连接好后开机，设置串口号，就可以点“配置时钟”按钮，即设置仪器的系统时间，也可以测试是否通信成功。如果通信成功，有如图28：图28测试通信成功，就可以像直接操作仪器一样，用上位机来控制仪器。可以进行“设置参数”、“开始试验”、“中断试验”、“上传数据”等操作。上传数据后，如图29：图29编辑框里排版的内容为当前试验数，用户可复制出来。也可以按“导出WORD”或“导出EXCEL”命令生成文 以试验时刻为文件名，方便用户用来存档、生成报表或分享受数据。

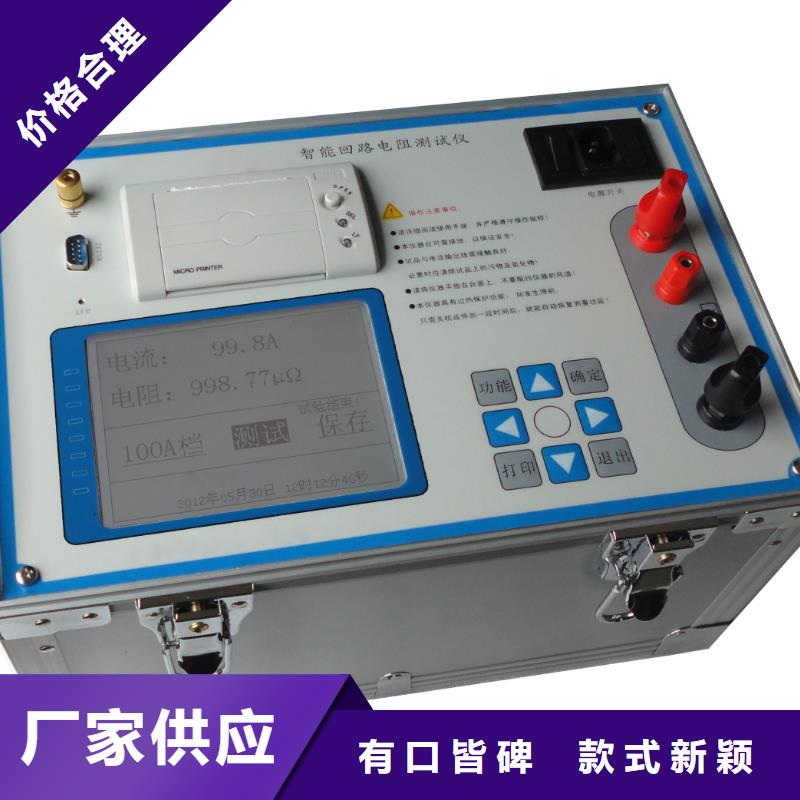

南阳回路电阻测试仪 仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。2、I＋、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。3、U＋、U-：为试品电压信号的输入端子。4、显示器：显示测试结果，接触电阻值和输出电流值。5、复位键：整机初始化，仪器处在准备状态。6 ：仪器的保护接地端。图一 回路电阻测试仪面板六、测试与操作方法1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电压线接到对应的U＋、U-接线柱扭紧，两把夹钳夹住被测试品的两端。图二 测试接线图注意：测试钳的全部连接面应与试品可靠接触2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。图三 开机界面图四 键盘3、主界面：主界面显示如图五。按 键选择功能，按OK键进入功能菜单。图五 主界面4．测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间， 键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图按 键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按 键选择打印或者保存，按ESC退回主界面。图六 图七5．数据查询：主界面选择数据查询后，进入查询界面如图八。按 键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。：用于翻页。打印：打印数据查询中保存的测试结果。

回路电阻测试测试仪南阳 <南阳>天正华意电气设备有限公司

南阳回路电阻测试仪 清空数据：删除所有已保存的测试结果。当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。图八6．时钟校准：在主界面选择时钟校准后，进入时钟校准界面。图九键用于修改所选位的数值。按OK键，光标向右移动，当移动到一位即“秒”位时，再次按OK键，修改的时间将保存。按ESC键，光标向左移动，当移动到位即“年”位时，再次按OK键，修改的时间将不保存。7．厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。8．复位：测试完毕后，按RST键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。9.温度报警：当仪器内部温度过高时，界面会弹出“温度告警，正在冷却，请等待……”，同时蜂鸣器会报警，此时应等仪器温度恢复正常以后才能继续使用。图十七、PC软件操作 （选配）本仪器可将测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。1、计算机要求硬件配置：至少赛扬533CPU，512M内存、1G剩余硬盘空间。软件配置：建议使用Windows2000、XP操作系统。Windows Office 2000及以上版本（必须包含Word）。2、安装驱动本说明以在Windows XP环境下安装为例。随机配置有光盘和USB数据线，将光盘放入计算机光驱。安装步骤依次如下图所示。

南阳回路电阻测试仪 温度传感器和线控操作（选配）在选配了温度传感器就可以实测温度，动态折算标准温度下的电阻值。如图32：图32温度探头一头插入GPI航插，另一头放在被测电阻的上面感测温度。设置参数界面，要设置实测的“启动”项。在选配了线控操作功能后，GPI航插插头上配有两根红线和两根黑线，两根红线外接开关或脚踏开关（开关自配），两根黑线外接指示灯（内部是空节点要求串电源，指示灯自配），接线方式如图33：图33十一、无线遥控器控制（定制）本仪器可以选配无线遥控器，可以遥控控制仪器进行试验，方便流水线作业。如图34：十二、多相测试仪器选型本仪器标配为单相，可以选型为二相同测（导体电阻专用测试仪），或三相同测。选型二相测试时，一般为导体电阻专用测试仪，用来检测电线电缆等接头，要求等距含接头部分的电阻要小于等距不含接头部分的电阻，仪器自动产生两者之间的电阻的比较值。电流一般是共用的，电压改为两个二芯航插。有专用电阻测试夹具（选配）更方便保证两个部分的距离，也方便标定距离的长度和截面积。如图35：在选型三相测试时，有的规程要求三相同测。三相同测要求三个被测电阻之间互相隔离。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 测试完成后，仪器自动跳出“测试结果”对话框，移动“向左、向右”箭头键，选择“退出（不保存数据）”和“保存数据”，自动本机存储。5.在主界面中，选定查看数据，按“确认”键，进入数据浏览界面。6.在此界面，移动“向左、向右”箭头键，选择“退出”和“导出数据”，此时插入U盘，出现“U盘扫描中…”仪器将导出存储所有数据。7.在主界面中，选定系统设置，按“确认”键，进入系统设置界面。8.在此界面，进行“时间设置”和“语言设置”。通过按“向左、向右”箭头键移动光标，按“向上、向下”箭头键修改设置参数。9.在主界面中，选定出厂设置，按“确认”键，进入系统设置界面。10.工厂模式，需要密码操作，不对用户开放。售后服务仪器自购买之日起18个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。客户保证：自发货之日起三年内，实行保修。如果由于疏忽、滥用、误用、改制、错误安装或使用造成的仪器损坏，不属保修范围之列。在任何时间保留对仪器做设计或构造上的修改权利，且不违反已售出仪器的有关规定。

回路电阻测试测试仪南阳 <南阳>天正华意电气设备有限公司

南阳回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。

南阳回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 注意：测试钳的全部连接面应与试品可靠接触，若发现接触面有氧化现象，应首先去除接触面的氧化层。1、接线方法：如图六所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电源线插入到V＋、V-的插座内，两把夹钳夹住被测试品的两端。2、测量：接图六完成接线后，打开电源开关，选择好测试时间进行测试，仪器会自动完成充电、稳流和电阻测量。七、措施1、操作者应具备一般电器设备或仪器的使用常识。2、测试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。3、仪器出现不正常现象，首先按复位键，使仪器复位。4、对仪器进行维修必须由专业人员进行，不得自行处理。6、本仪器为测量回路电阻使用，不允许测量感性回路。八．售后服务仪器自购买之日起壹年内属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪使用前必看：一、长期不用应该保持60％以上的电量储存。每个月应该检查一次电池电量，不足时应该及时充电。二、必须使用本设备专用锂电池充电器！充电时亮红灯，充满时亮绿灯。三、必须使用本公司专用测试线！四、用户不得自行拆卸仪器！五、在带电环境下，要保证试品一端接地良好！六、本机内部有锂电池，请勿将本机置于高温环境，请勿挤压摔砸！应避免长时间阳光爆晒。七、为了和正确操作请仔细阅读说明书，本公司对仪器本身以外的任何损坏或损失不承担责任。1.简介手持回路电阻测试仪，用于开关触点的接触电阻和其它微欧电阻的测量。仪器采用锂电池供电，试验电流可达100A，测量准确。本设备为手持式仪器，体积小重量轻，特别适合现场应用。本仪器采用标准《GB763》规定的直流降压法和100A电流测量回路电阻，并符合《DL/T 845.4-2004》的要求。2.包装内容√1台手持回路电阻测试仪主机√1套测试线（红、黑线各一组）√1个充电器√1份用户手册√1份合格证√1只参考电阻器√1只U盘及转接线一根√1个外置蓝牙打印机（选配）

南阳回路电阻测试仪 接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 性能特点1、测试电流大，完全符合有关测试接触电阻的标准要求。2、测试电流来自高精度的开关式恒流电源，无需人工调节，测试迅速准确。3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。4、测试速度快，USB接口可PC机连接，上传试验数据。5、长时间工作，设有过热保护电路，仪器可靠稳定。6、操作简便，重量轻。四、技术指标1、测试电流：型号 测试电流500A 100A、200A、300A、500A600A 100A、200A、300A、600A2、测量范围：型号 测试电流 测量范围500A 100A 1-3000μΩ200A 300A 500A 600A 100A 200A 300A 600A 3、小分辨率：0.01μΩ4、准确度：0.5％±0.5μΩ 5、输出电压：5V6、工作方式：可设置输出时间7、电源：AC220V±10％ 50Hz8、消耗功率：型号 功率500A ≤3000W600A ≤3500W9、使用温度：-20℃～40℃10、相对湿度：≤80％RH，不结露11、重量:

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪智能回路电阻测试仪一、概述系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。

南阳回路电阻测试仪 前 言感谢您使用本公司的产品。为了让您尽快熟练的操作本产品，我们随机配备了内容详细的使用说明书，从中您可以获取有关产品介绍、使用方法、产品性能以及注意事项等各方面的知识。在次使用产品之前，请务必仔细阅读，这会有助于您更好的使用该产品。在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。本公司保留对产品使用功能进行改进和升级的权力，如果发现产品在使用过程中其功能与说明书介绍的不完全一致，请以产品的实际功能为准。在产品的使用过程中如发现有什么问题，请您拨打我们的服务电话，谢谢合作。、产品概述本测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。测试仪主要适用于测试高低压开关的触头接触电阻，高低压电缆线路的直流电阻和其它微欧电阻的测量，测试速度快、准确度高。二、功能特点?输出电流到200A，多档电流可选，测量范围宽。?测量时间多种选择，满足现场各种应用。?量程宽，精度高，分辨率0.1uΩ。?锂电池供电，一次充电可连续进行500次以上测试，测量过程简单、方便。?具有开路保护，过热保护等保护功能。?采用4.3寸工业级高亮度彩色液晶屏，在强阳光下显示清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和U盘存储，方便数据保存。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：?请仅通过有资质的操作人员对仪器进行操作。?请勿在潮湿的环境中使用仪器。?为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。?为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。?由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身。?为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。?一旦怀疑仪器的保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。?测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。?请在使用测试线之前对其进行检查。请勿使用绝缘损坏或有金属裸露的测试线。请检查测试线的通断性。?请使用与所在国或地区的电压和插座相匹配的电源线和连接器。?当机盖或外壳被打开时，请勿使用本仪器。?注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。?请仅使用本手册中规定的替代保险丝。?试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。?试验过程中，如遇到异常情况，应立即切断电源。?切勿将仪器露天放置而被雨水淋湿勿在爆炸气体、水蒸气或粉尘环境中使用。?仪器工作异常时，请及时与厂家联系，请勿自行维修。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪 对电池充电在首次使用手持式仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时。电池完全充满后，充电器指示灯由红色变为持续绿色。7 倾斜手持式测试仪为了在操作期间方便拿取仪器或露出侧面接口，可使手持式测试仪倾斜，如下图所示。抬起倾斜座并向外拉8 产品外观顶视图前视图侧视图功能模块 说明I＋、I- 电流输出接线柱，输出100A。U＋、U- 电压输入插孔，输入5V。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键操作仪器用。“↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。仪器电源键。短按打开电源，长按关闭电源。如果没有按键操作，5分钟后仪器自动关机。RS232接口 连接外置打印机。充电接口 使用仪器专用充电器进行充电。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。9 操作使用说明?测试接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，电流不能达到设定值，仪器会停止测试并报警。?试品接地在带电环境下，必须要保证试品一端已经接地。?智能电量管理仪器在长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。?打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

<南阳>天正华意电气设备有限公司 回路电阻测试测试仪南阳

南阳回路电阻测试仪智能回路电阻测试仪一、概述系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。
