南阳带电电缆识别仪厂家，货源足

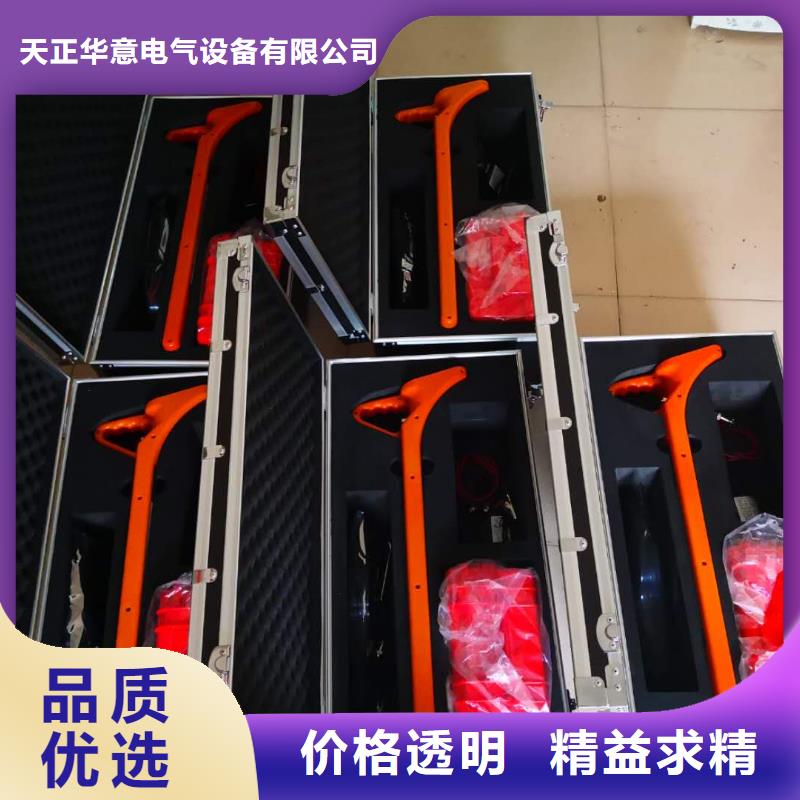

南阳地埋电缆管线探测仪智能电缆综合探测仪是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器等组成。管线路径探测能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点：1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式；2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。3.导线巡航模式：360°管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。9.多种探测频率：6种主动探测频率和4种被动探测频率。10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。11.发射机数字放大功率输出，全自动阻抗匹配，全自动保护。12.仪器下方内置高亮照明灯，方便夜间作业。

<南阳>天正华意电气设备有限公司

南阳地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

南阳带电电缆识别仪厂家，货源足

南阳地埋电缆管线探测仪电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。接地电阻测试使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化。额定输出电流6mA，测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。绝缘电阻测试专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值如变压器、电机、电缆及电气设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。信号发射机：用于管线路径探测、电缆识别和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有640Hz、1280Hz、10kHz等6种不同的混合脉冲信号可供选择。信号输出功率10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

<南阳>天正华意电气设备有限公司 南阳带电电缆识别仪厂家，货源足

南阳地埋电缆管线探测仪地下电缆故障探测仪在非开挖的情况下，对地下管道、电缆、光缆进行定位和埋土深度测量，查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器等先进技术，具有抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。一、电缆故障探测仪特点（一）功能多 1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。3、左右定位箭头指示目标管线位置，定位快速、；前后箭头和dB值指示防腐层破损点的位置及大小。4、具有背光功能，适合夜间抢险使用。5、用于埋地电缆故障点定位。6、电流测量：测量发射机施加到被测管线上的电流。7、万用表功能：可测量输出电压、输出电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。(二)定位精度高 : 多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的度。1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化 据其值的位置来定位；2、极小值法: 用谷值模式 通过测定垂直分量（）的变化 据其小值的位置来定位。

南阳地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

南阳带电电缆识别仪厂家，货源足

南阳地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。

<南阳>天正华意电气设备有限公司

南阳地埋电缆管线探测仪电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％

南阳地埋电缆管线探测仪直连接线直连法就是将发射机的输出线接到金属管线上，并将信号直接注入。直连法适用范围：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流流经管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场放射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法可以得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1.2.1 测量金属管道时的接线方式图5- 4金属管道直连法接线图如图，需要进行直连操作时，请将红黑测试线连接线插入发射机。将地钉插入地面，垂直于管线并保持5米距离以上。黑色测试夹线与地钉连接。用红色测试夹线连接目标管道。1.2.2 测量停运电缆时的接线方式电缆路径探测和性鉴别在金属管线探测的领域中占有重要地位，相比于金属管道的单一连续金属结构，电缆是由数根芯线和金属铠装构成，其结构和用途的差异会造成探测时的信号施加方式的差异，不同的接法也会产生不同的电磁场，探测效果也会有所区别，因此本章对电缆探测的信号发射方式进行单独描述。1.2.2.1芯线－大地接法（抗干扰能力强，使用）芯线-大地接法，是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，既可以充分发挥仪器的功能，也能程度地抗干扰，

南阳带电电缆识别仪厂家，货源足

南阳地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m

---
